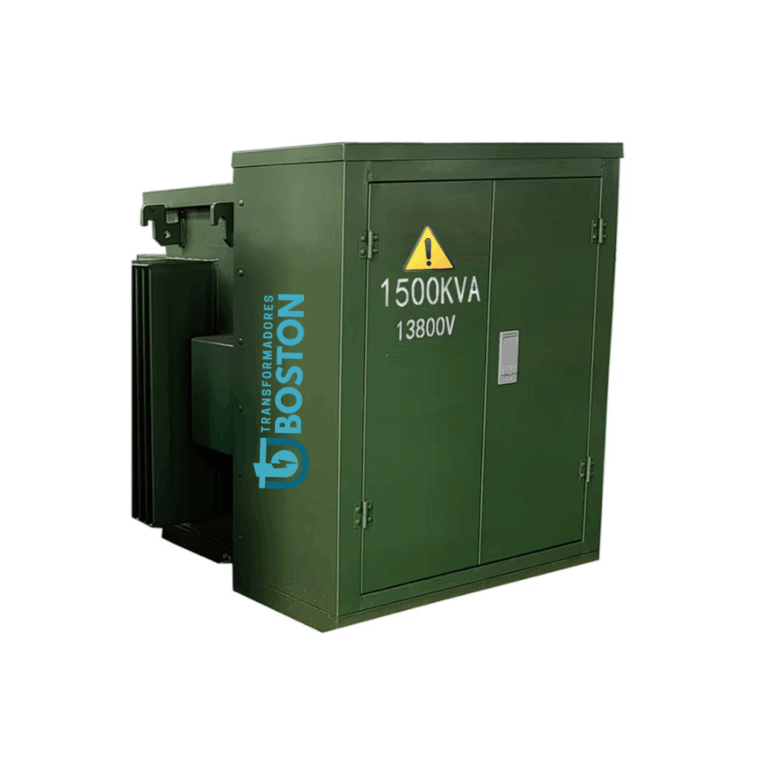

O Transformador Pedestal (Pad-Mounted) é projetado para instalação ao nível do solo, em áreas urbanas, industriais ou residenciais, garantindo segurança, praticidade e integração estética ao ambiente. Com gabinete metálico blindado e grau de proteção elevado, proporciona operação segura mesmo em locais de acesso público.
Características Técnicas
- Potência Nominal: 75 kVA até 3000 kVA (ou conforme projeto).
- Tensão Primária (MT): 15 kV / 25 kV / 34,5 kV.
- Tensão Secundária (BT): 220 V / 380 V / 440 V (ou conforme especificação do cliente).
- Frequência: 50 ou 60 Hz.
- Normas Aplicáveis: ABNT NBR 5356, NBR 5440, IEC 60076.
- Isolamento: Óleo mineral isolante ou fluído vegetal (classe K).
- Sistema de Resfriamento: ONAN (Óleo Natural, Ar Natural).
- Classe Térmica: F (155 °C) ou H (180 °C).
- Grau de Proteção: IP-54 ou superior (gabinete blindado para instalação externa).
- Gabinete: Metálico, à prova de violação, com pintura anticorrosiva (RAL ou Munsell sob consulta).
- Média Tensão (MT): Buchas tipo “bushing well” ou conector de encaixe (cotovelo).
- Baixa Tensão (BT): Barramentos ou terminais para cabos.
- Intertravamento mecânico entre compartimentos.
- Válvula de alívio de pressão.
- Termômetro de óleo e indicador de nível.
- Aterramento externo.
Aplicações
Os transformadores pedestal (pad-mounted) são amplamente utilizados em locais que exigem segurança, confiabilidade e integração ao ambiente urbano ou industrial. Suas principais aplicações incluem redes subterrâneas de distribuição elétrica, empreendimentos residenciais, loteamentos, condomínios, shopping centers, hospitais, escolas, centros comerciais, prédios corporativos e indústrias em geral. Também são muito empregados em áreas públicas e urbanas, pois seu gabinete blindado garante proteção contra acesso não autorizado e reduz o impacto visual, tornando-os ideais para locais de grande circulação de pessoas. Além disso, são indicados para projetos que buscam baixo custo de manutenção, alta confiabilidade e flexibilidade na expansão da rede elétrica.
